产品介绍



    一.线缆牵引机简介

        线缆牵引机主要用于市政、电信等企业经常要进行地埋管道施工布线,在传统的光缆和电缆施工过程中难度大、工期紧,不可避免要用到大量的人力,而且工期长;以科技为第一生产力,我公司研发出一台高效省时省力的线缆牵引机,一经上市,解决了线缆施工的一大难题。

    传统线缆布放与回收施工时,需要大量人力,且前后施工不协调导致线缆打背扣和弯曲、线缆损伤等现象,需要人工伸展和割接,及费力、又费时。本机器可谓是告别传统管道施工的神器。

    目前市面的牵引机大都是:

    1传送装置链条外露,容易缠绕,安全有很大的隐患,

    2线缆绕驱动盘转动,盘硬线软,容易伤线。

    3机器拉力小拉不动;拉力大,容易断线,无法调节

    4设计不合理,推动困难、运输难。

    5 无法计算工作长度。

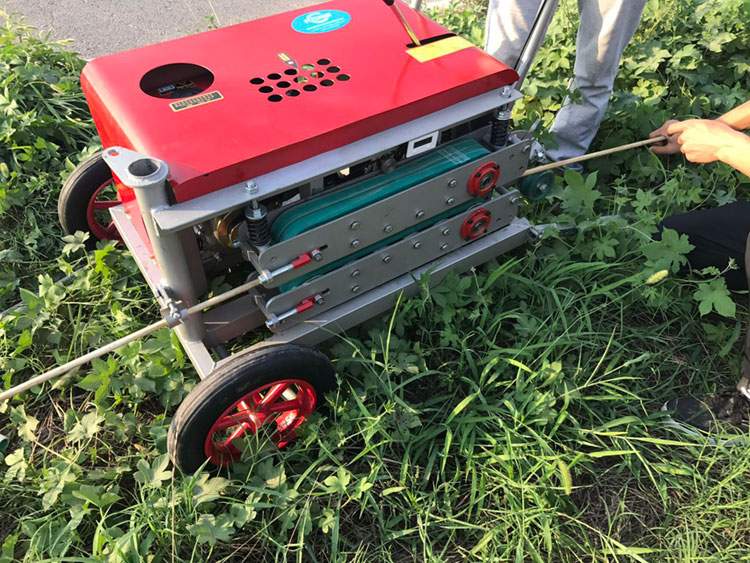

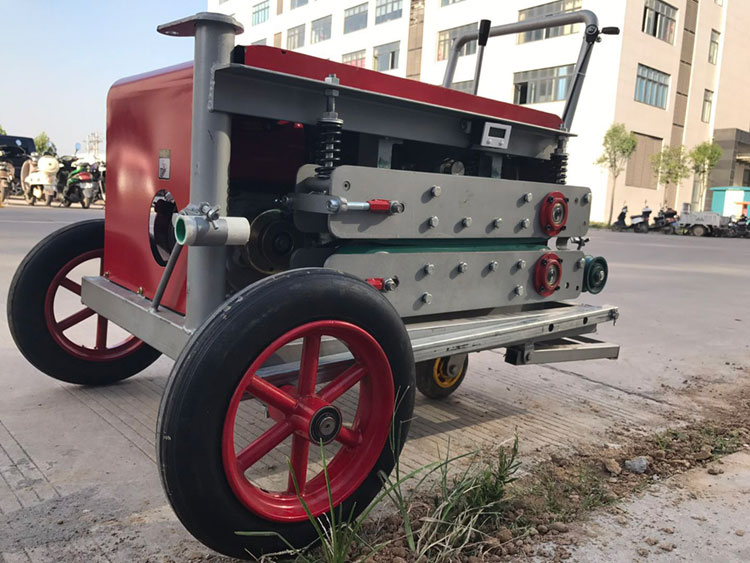

    线缆牵引机经过多年的研发、改进、测试、经过大量用户验证,线缆牵引机采用了内置传送装置保证了施工时的安全,线缆牵引机传送力由皮带输送可自动调整预紧力,受力均匀,对线缆没有挑剔,不伤缆。以人性化的设计机器外形,易移动、易运输,并且装有计米器让您轻松把控材料。一人即可操作机器,相当于4—5人的劳动量,省时、省力,省工钱,大大降低了工程周期和生产成本,全方位保证线缆施工便捷高效。

       线缆牵引机适用于线缆地埋管道的施工。施工过程中机器始终保持平稳走缆,在不叠缆、压缆、错缆、同时使线缆单位长度所受压力、拉力小于安全参数,不伤缆。得到了广大用户的一致好评。

       一机多用,地埋、布放、回收、多模式自由切换。机器内部各零配件,均由优质材料精心加工,整机由熟练的技术人员安装调试,有牢靠的售后服务团队!

    二.线缆牵引机产品原理及使用:

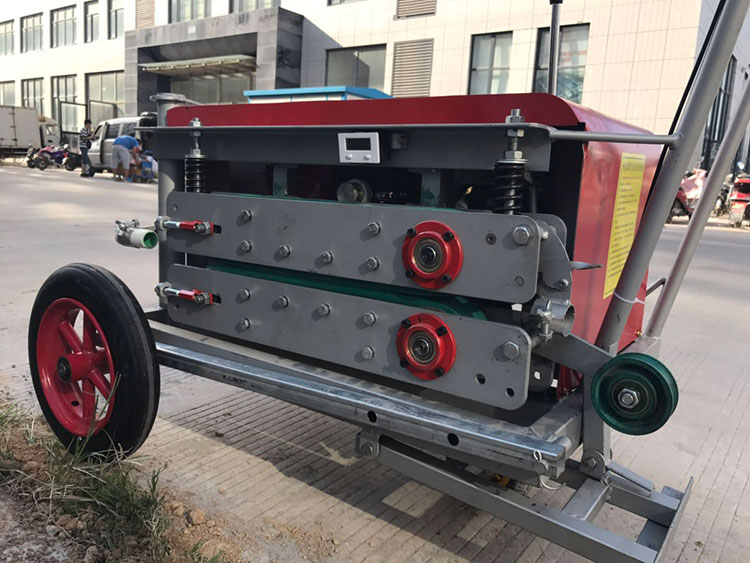

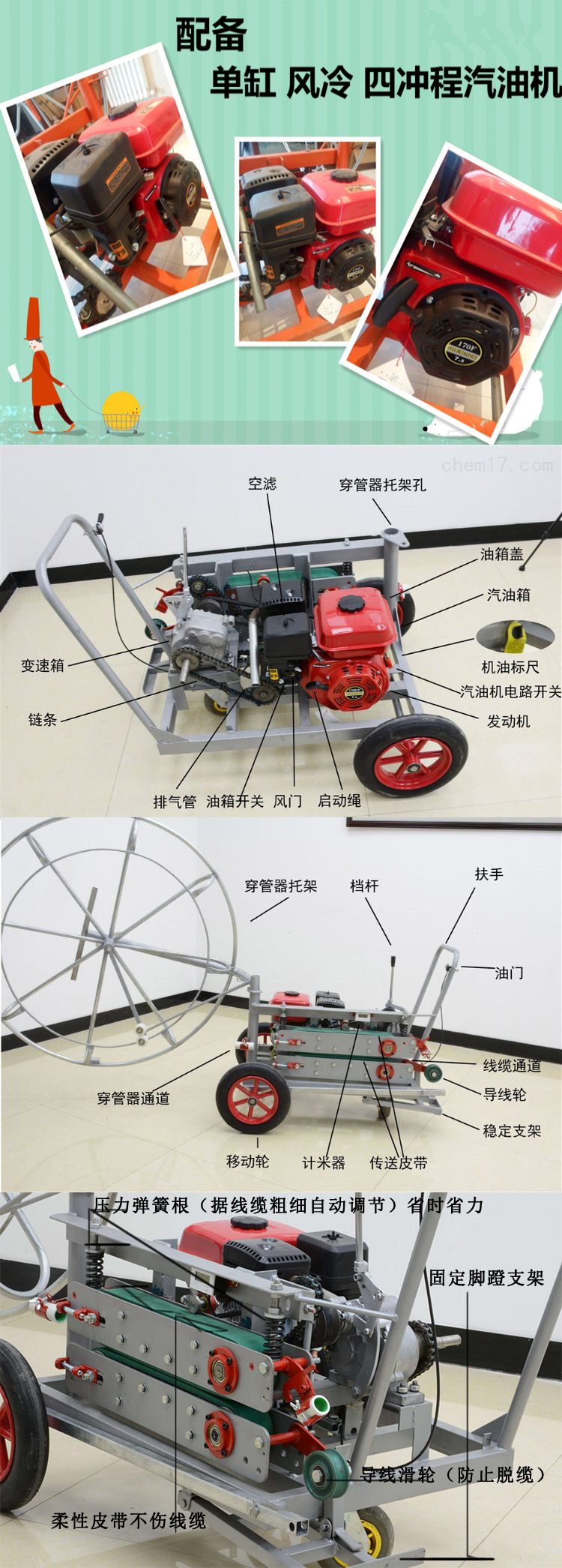

    1  线缆牵引机主要由发动机、变速箱、传送装置三大部分组成。传送装置的钳口采用上下开合让位、使线缆有效的收放自如。牵引机用汽油发动机为动力源,经变速箱带动主轴齿轮链条,链条咬合传送装置,带动传送皮带,实现直线运动,本机还加装支撑杆来支撑机器运行中线缆的反作用力,保持传送线缆时机器不动。

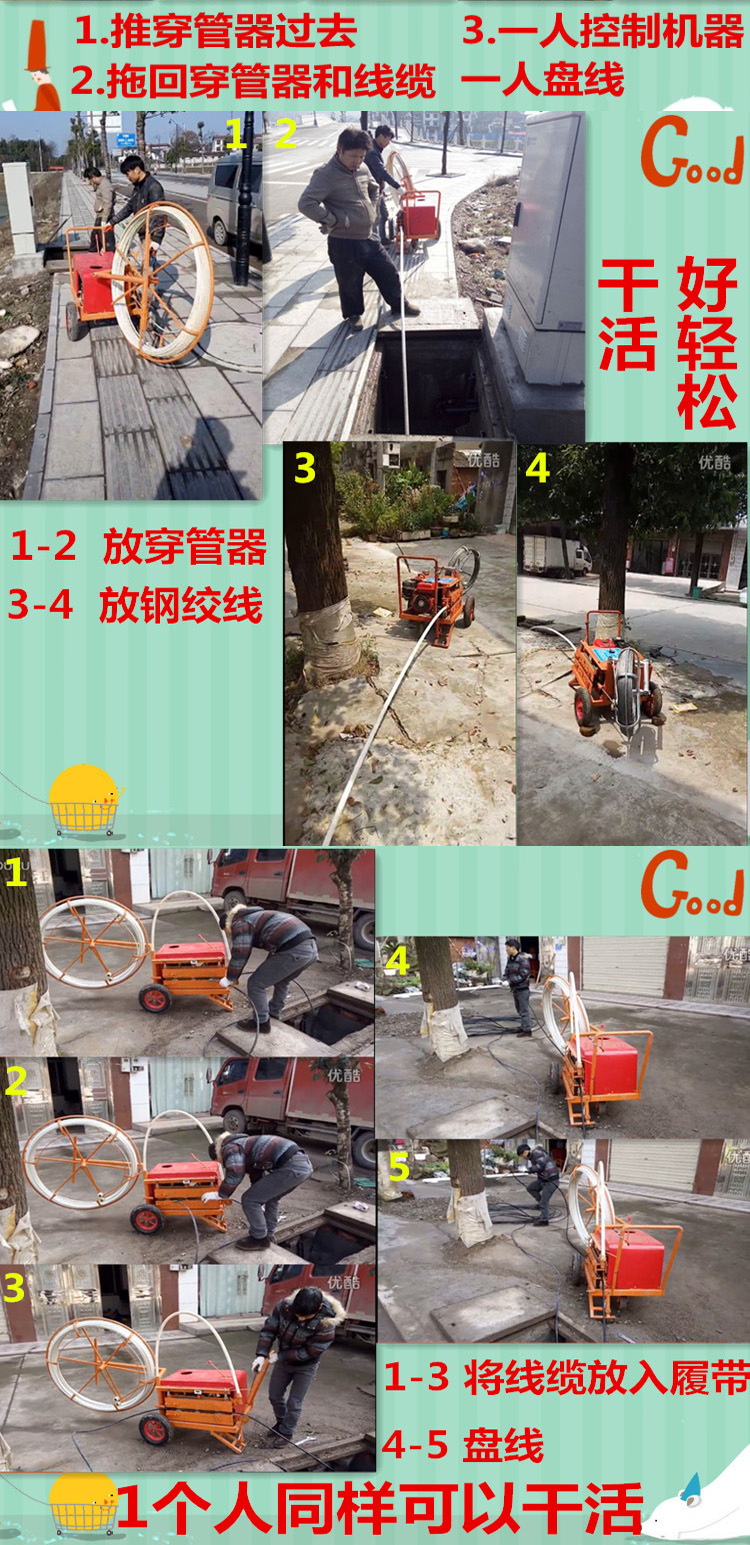

    2   线缆牵引机操作简单,手动启动机器后有四个操作挡位分别为(推、快拉、空挡、慢拉)选择所需挡位。换挡之前必须把油门调到怠速状态,挂上档后控制把手上的油门即可作业。使用完毕之后关闭熄火开关即可。

    三.线缆牵引机主要技术参数:

    1牵引力:>200 KG

    2牵引速度:1M-1.6M/S

    4输送口最大开口尺寸:5mm-45mm

    5适用线缆:288芯/7*2.6/4*35m²以下(光缆/钢铰线/电缆)

    5皮带尺寸:周长1000m * 宽60mm

    6发动机汽油箱:4升 (90/92#汽油)

    7设备总功率:3.7 KW

    8机器尺寸:80*60*80cm/长*宽*高

    9线托架尺寸:外径110cm * 内径85cm(可拆卸)

    10机器重量:90KG

    11 挡位:推、快拉、空挡、慢拉
