骑士TK900 光时域反射仪

骑士TK900 光时域反射仪

在线咨询:
光纤熔接机OTDR采购群

产品介绍

    TK-900  OTDR仪表:

    • 全面光纤测试应用,提供多波长选择:
    单模:1310/1490/1550/1625nm(带滤波器),最大40dB 多模:850/1300nm,18/22dB
    • 理想的LAN/WAN/FTTx 认证和故障解决工具,可提供FTTx在线测试,并且可识别分路器和光纤末端。

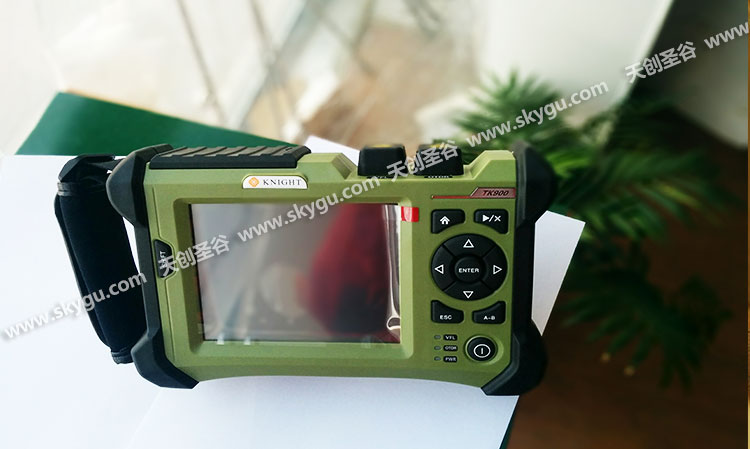

    • 高效人机界面,掌上型触摸屏设计,操作直观,使用简便,携带方便。
    • 优化的供电设计:内置大容量锂充电电池,待机时长超过8小时。
    • Bellcore文件格式(.sor),大于10000条迹线存储。
    • CE、FCC、IS09001 认证。
    • 通信光检测:可有效保护测试仪表和通信设备。
    • 连接状态检测:及时了解连接头的连接状况,使操作者能在最佳环境下进行测量。
    • 灵活的测量模式切换:可通过快捷按键操作实现实时测量模式和平均测量模式的切换。
    PC端软件:
    • 可浏览和分析所测试迹线文件。
    • 显示测量迹线、事件列表、测量参数、测量结果等数据信息。
    • 轻松实现批量修改、批量打印的功能。
    • 基于Windows PC机的软件可以在PC机上对测试迹线进行分析/编辑,也可根据用户需求生成不同形式的测试报告。
    • 提供灵活多样的打印模式:单页单迹线打印模式、批量打印模式、单页多迹线打印模式、多波形显示打印模式。提供对打印选项和页面设置的个性选择。
    • 波形差异对比功能:在波形窗口中,可实现在同一窗口同时打开多个波形,波形间的差异在同一窗口显示出来,可以更容易地比较诸如光纤老化原因所造成的参数改变。
    • 整个界面显示非常直观,操作简单,毋须使用说明书即可上手操作。
    TK-900 OTDR技术参数
    技术规格1
    波长(nm) 850/1300 1310/1550 1310/1490/1550 1625
    动态范围(dB)2 23/21 32/30 34/32 36/34 38/36 34/32/32 38/36/36 304 325 344 365
    脉冲宽度(ns) 5、20、40、80、160、320、640、1280 5、20、40、80、160、320、640、1280、2560、5120、10240、20480
    事件盲区(m)3 2m 2m
    衰减盲区(m)3 9m 9m
    线性度(dB/dB) ±0.05 dB/ dB
    损耗阈值(dB) 0.05
    损耗分辨率(dB) 0.01
    采样分辨率(m) 0.125至8
    采样点 32K
    距离不确定度(m) ±(1 m + 5×10-5×距离+取样间距)
    距离范围(km) 0.3至200
    典型实时刷新时长(s) 0.2
    迹线存储容量 SD卡(2G),>10000条
    测量时长 用户自定义,5秒、10秒、15秒、30秒、1分钟、2分钟、3分钟可选
    一般规格 接口类型

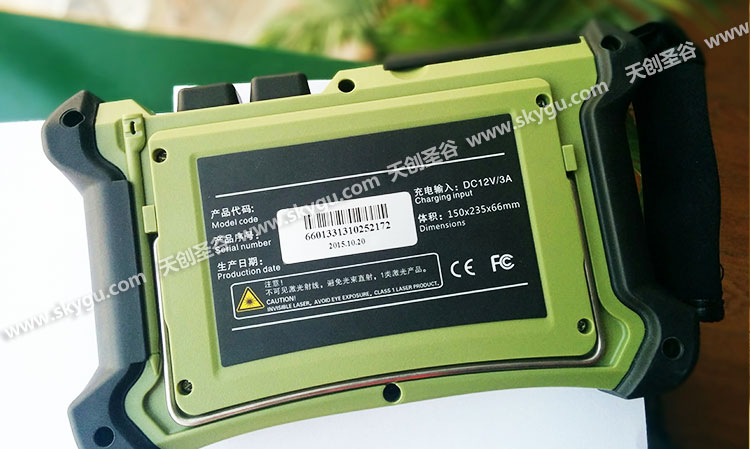

    尺寸(H×W×D) 150×235×66 光接口 FC/UPC(PC、APC可选)

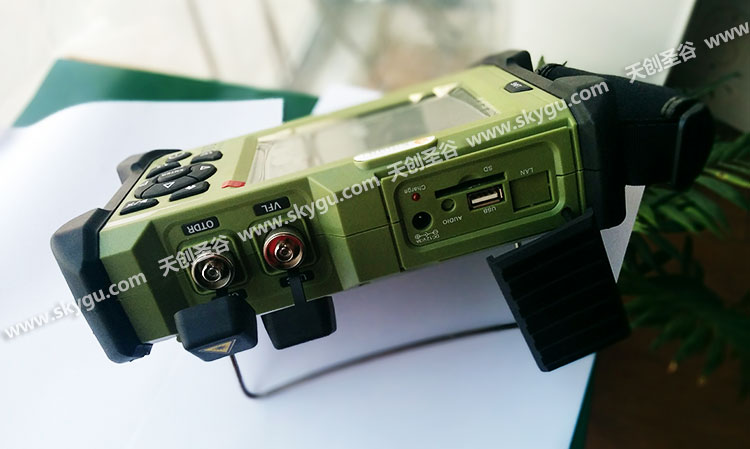

    重量 1.5kg 数据接口 USB接口、SD卡接口
    温度 运行温度 -10℃至50℃
    存储温度-40℃至70℃ 可视故障定位VFL
    相对湿度 0%至95%(非冷凝) 波长 650nm
    电源 锂电池;连续工作时间≥8小时 输出功率(dBm) ≥-3
    保修期 12个月 测试最远距离 5km
    备注:1、技术规格描述了用典型PC型连接器进行测量时仪器的保证性能。不考虑由于光纤折射率导致的不确定度。2、动态范围是在最大脉冲宽度、平均时间3分钟条件下测得的数据。动态范围是在100km/10240ns/3min条件下测得的数据。 3、盲区测量条件:反射事件在4Km以内,反射强度﹤-35dB,用最小的脉宽进行测量。 4、带滤波器下测得的动态范围。 5、不带滤波器下测得的动态范围。
    标配:
    项目 名称 数量
    OTDR主机 1
    标配附件 电源线 1
    AC/DC电源适配器 1
    产品合格证 1
    读卡器 1
    SD卡4G 1
    光盘(内含模拟分析软件) 1
    仪器专用尼龙帆布软包 1
    仪器背带 1
