一眼就能看懂测试结果的OTDR

创建时间:2018-06-04T09:20:26Z   阅读次数:100

传统OTDR虽然可以分析光纤链路的当前综合性能,但是很多用户觉得测量结果看起来很麻烦,在这里给大家介绍一款具备智能光眼链路分析功能的,TC200-Smart OTDR,真正是老妪皆可读懂的傻瓜式测量设备!

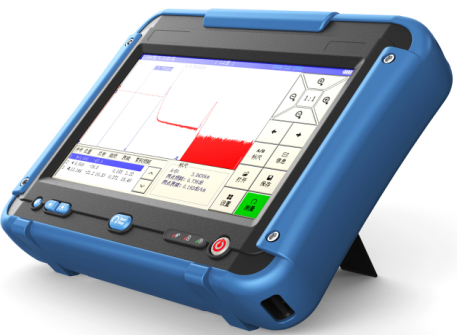

TC200-Smart OTDR

1.打破传统!一眼分析出数据

具备智能链路分析功能的OTDR,最大的特点就是可以直接读取光缆/光纤长度、衰耗,可自动完成测试,并生成客观的通过/失败结果。
用传统OTDR和新款智能带光眼链路功能的OTDR的测试结果对比一下,哪款的结果更直观是显而易见的!

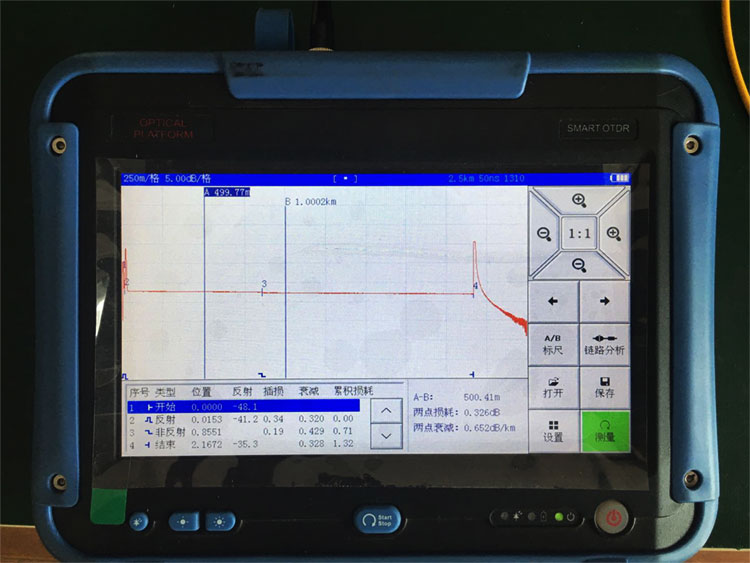

上图为传统OTDR测试结果

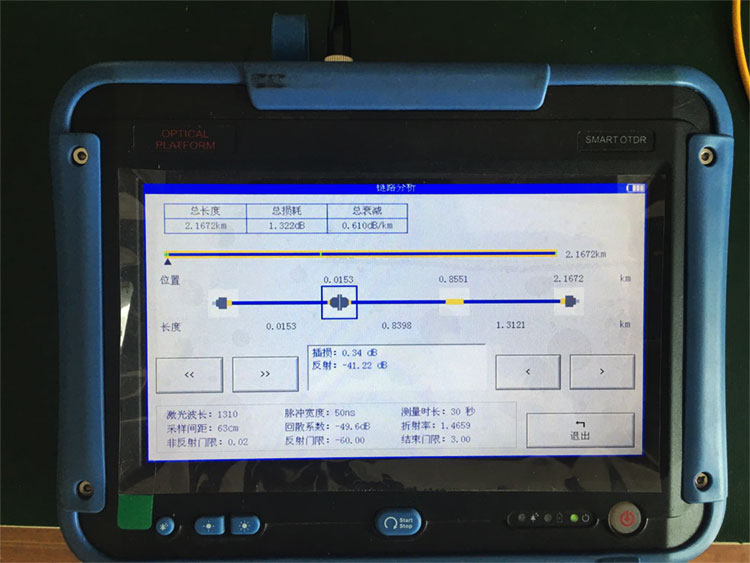

上图为带智能链路分析功能的OTDR测试结果,连接器\熔接头轻松识别。

2、外观和配置:

技术规范

  • TC-200系列
型号 TC-200-24 ② TC-200-28 ② TC-200-32 ② TC-200-35 ②
中心波长(±20nm) ③ 1310/1550
动态范围(dB) 24/22 28/26 32/30 35/33
脉冲宽度 10ns、20ns、50ns、100ns、 300ns、1.0s、 2.5s、10s、 20s
事件盲区(m)④ 2
衰减盲区(m)④ 10
距离范围(Km) 0.5至80 0.5至100 0.5至150
距离不确定度⑤ ±(1 + 0.005 % x 距离 + 采样分辨率)
损耗测量准确度 ±0.05dB/ dB
内存容量 1000条曲线
光纤类型 单模光纤
液晶尺寸 7英寸增强电容触摸屏
电容屏触摸次数 >1000万次
标配光接口 FC/SC/ST可选
可视光源*
波长 650nm±20
输出功率 <1dBm
标配接头 FC/UPC
其它
电池 锂电池
连续工作时间* >10小时(根据Bellcore TR-NWT-001138)
尺寸(长×宽×高) 210mm×160mm×45mm
重量 0.98Kg

备注:①除非另行指明,所有规格对于23 °C ± 2 °C (73.4 °F ± 3.8 °F) 温度范围、带FC/PC 连接器均有效。②常规配置 ③SNR = 1 时最长脉冲和三分钟平均值的典型动态范围。④使用10ns脉冲,单模反射率低于–50dB 的典型盲区。⑤使用10ns脉冲,单模反射率低于–50 dB 的典型盲区。⑥不包括由于光纤折射率引起的不确定度。

订货信息:

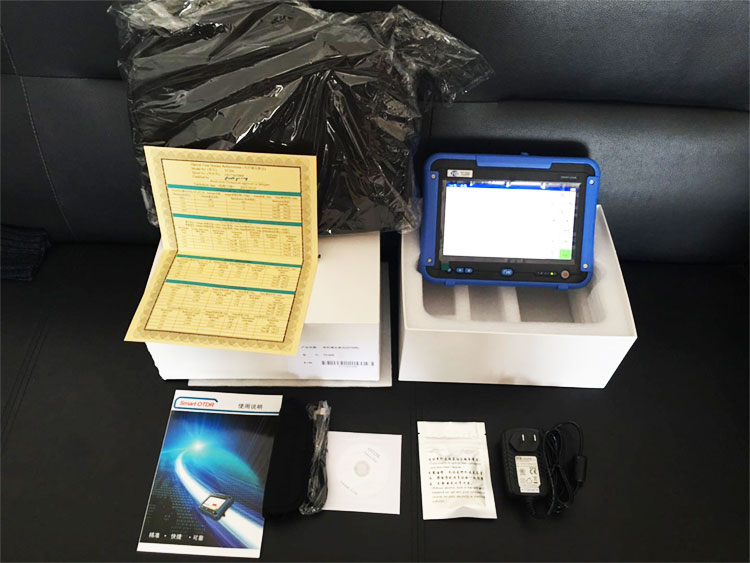

标配:
TC-200光时域反射仪主机1台
AC/DC电源适配器1个
USB线1条
仪表校准证书1份
用户手册1份

此款新品不仅光功能先进,体积更是小巧便携,7寸触摸屏曲线清晰直观,是您维护线路的最好帮手。
